張宜：解析《以太網供電（PoE）應用技術白皮書》

　　12月6日，由千家智客策劃主辦的2018年第十九屆中國國際建筑智能化峰會，在廣州東方賓館圓滿落幕。廣州站作為本屆峰會的收官之站，分為A、B兩場同時進行，吸引了來自廣州及周邊地區的行業專家、設計院人士、系統集成商、渠道商、廠商、終端用戶等逾1000人參加，聚焦智能家居、智能建筑、智慧社區、智慧城市等領域，共同探討智能化行業最新技術發展及案例應用。

中國電子節能技術協會綠色信息集成技術委員會執行副主任 張宜

　　隨著智能化技術的不斷推進，生活越來越便捷，以太網供電(PoE)技術的出現，大幅提升了系統架構的可靠性，其應用也越來越多元化。中國電子節能技術協會綠色信息集成技術委員會執行副主任張宜解析《以太網供電(PoE)應用技術白皮書》，從PoE應用的現狀、PoE應用構成、特征、關鍵技術等方面進行介紹。該白皮書發動了30多家企業共同參與編寫，具體內容可在千家網首頁下載。

　　以下為張宜演講全文，千家網對演講內容進行了不改變?cè)獾木庉?略有刪減)：

　　PoE應用現狀原因

　　目前，PoE應用主要有兩種現狀：第一，盲目應用或不規范應用，會導致許多新問題，在我國的相關標準中，尤其是PoE在安防系統中的應用，其技術方案尚無答復;第二，不敢應用，原因在于尚無技術性的指導文件來引領PoE的應用。

　　這出于兩點原因，一是我國規范缺失及規定模糊不清，目前我國對PoE的應用尚無標準，雖然在相關標準中提到了一些內容，但是并不完整;二是我國沒有認證機構對PoE的應用的產品進行認證，因此，一些產品在PoE應用中會出現問題。

　　PoE應用對智能化行業的影響

　　而PoE應用和發展，實際上是智能行業的需求，PoE應用會對智能化行業帶來三個影響：保持了同類發展的勢頭，如前段時間火熱的光能，為行業帶來了新的契機和生命力，對智能化企業而言，也是一個大好的時機。第二，PoE應用給建筑的照明、智能終端、智能設備、物聯網供電，為建筑內的配電系統帶來沖擊。未來，供電系統是采用高壓供電，還是采用直流低壓，這是值得探討的問題。第三，PoE應用不是單一產品的應用，而是整個系統的應用，包含了交換機、無線系統、供電設備、受電設備，應用時需要有整體的優化解決方案。

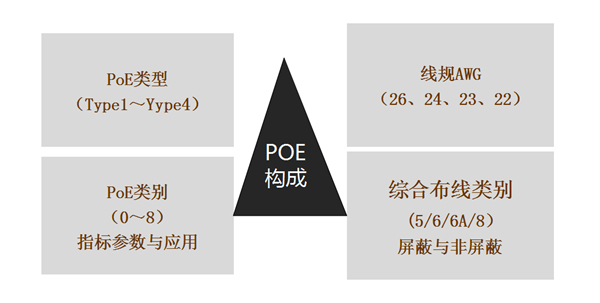

PoE構成

　　PoE關鍵點

　　從標準方面而言，PoE本身具有幾個方面的關鍵點：第一，PoE應用本身是分等級的，有四個類別八個等級，不同的類別和等級對PoE的性能指標、要求、參數等是不一樣的。第二，強調了PoE應用時，布線和新線的限規，如新線的直徑和內阻，從國際標準來說，建議選用26號線到22號線規，每種線規的使用針對不同的等級。從布線方面的五類布線到八類布線，但在REE標準中，對PoE的應用沒有提到七類，只反映了五類、六類、八類，卻并沒有提到七類。

　　目前，在PoE應用的標準主要是四個。《以太網供電(PoE)應用技術白皮書》主要依據這四個標準，即IEEE802.3af標準、IEEE 802.3at 標準、IEEE 802.3bt標準等，分別對不同工號的POE應用做出了不同的規定，其中11月通過了正式版本。

　　POE特征

　　POE的特征與布線本身的架構有直接關聯，其特征要考慮到以下幾個方面：首先，要考慮受頂設備和供電設備的實時位置，尤其是供電設備，供電設備有兩個位置，一個是設置在物流中間，另外設置在交換器一側。 第二，要考慮信息點的布放位置，也就是供電設備信息點的布放位置，以及匯總點SCP的設置位置，這兩個對POE的影響很大。第三，考慮2對或4對線供電，不同的標準和等級對供電數量的要求不同。第四，在整個供電的物流中，不能超過四個連接點，要考慮到連接點對整個傳輸和供電的影響。第五，鏈路和信道的改變，鏈路90米，信道100米，超過100米屬于非標應用。第六，提出POE供電性能傳輸指標和PoE系統運行維護的檢測和管理要求。因此在這些架構的基礎上，要提供一個整體的解決方案。

　　標準涉及到一些關鍵技術要求，可歸納為從電流、電壓、電阻，到損耗，不同的標準有不同的要求。另外，PoE強調對溫度的影響，由于電流和電壓溫度的影響，其指標值非常重要，即直流換電阻和直流換電阻的差值。

　　安裝PoE時，要考慮到溫度和散熱，所以PoE的布放方式最好是散放，有效的散熱將有利于保證PoE的傳輸性能。在PoE應用中一定要經過相應的檢測，并符合標準技術參數的要求，這樣PoE的應用才能保證系統的質量。
